　　现代通信监控系统是以计算机网络监控为核心的系统，配置的设备种类和数量多，系统复杂，需要安装在集中的中央控制台上。控制台提供良好的人机界面，操作人员利用键盘和鼠标方便地输入控制管理数据，进行图像处理显示，并建立数据库实现网络系统的集中统一监视和控制。

　　1.现代美学形象 控制台的整体造型

　　控制台的整体造型是依据实用、经济、美观的造型设计基本原则，以造型形态为中心，综合研究结构、材料、工艺、色彩等因素与造型形态的有机联系。运用美学原理和法则，讲造型形式美和构思、表现方法与技能有机结合，通过控制台的线、形、色、质等要素来创造新颖、美观的外观形象，结合其功能特点，与各种造型因素自然地结合，合理地求得***统一的外观形象，使现代美学因素形象充分地表现出来。

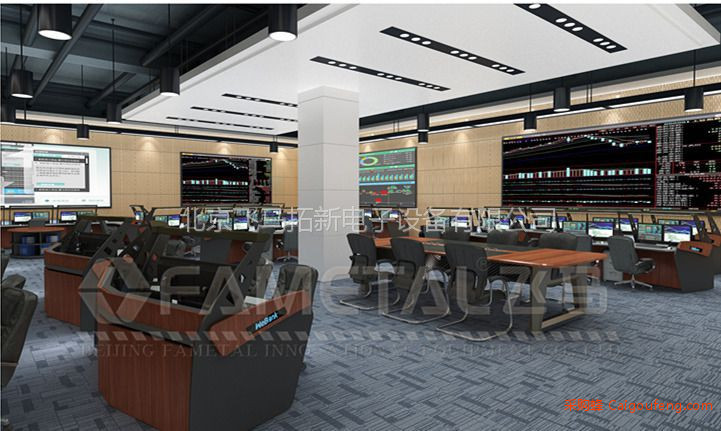

　　控制台通常采用琴柜式结构形式，设计采用框架结构通过多种拼接形式，形成不同的外观整体造型：直接式控制台、弯折式控制台、弧形式控制台。尤其弯折式控制台和弧形式控制台，其外观造型具有时代特色，造型美观。

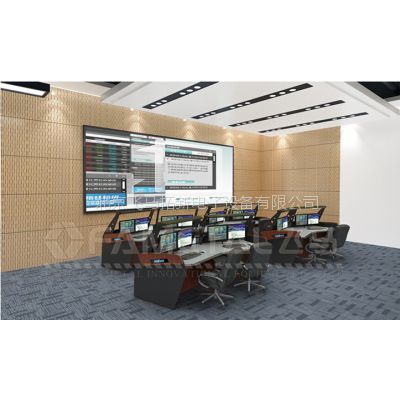

　　直型式控制台是由多个相同的单台框架互相连接而形成，整体以直线造型为主，辅助适当的斜线。控制台上安装液晶显示器的造型，可以根据安装显控的设备数量来设计控制台的单台数量。采用工作桌式控制台的造型。为一种钢木结合结构的直型式控制台。

　　弯折式控制台采用了由中间多个单台框架，展开的两侧分别安装多个单台框架，通常涉及两个弯角的弯折角度在125°~155°范围。在工程中涉及的弯折式控制台，中间采用了六个单台，展开的两侧分别安装了四个单台，两个弯角的弯折角度为135°，这种造型整体立体感强，美观大方，特点基本和直型式相同，结构较直型式复杂。

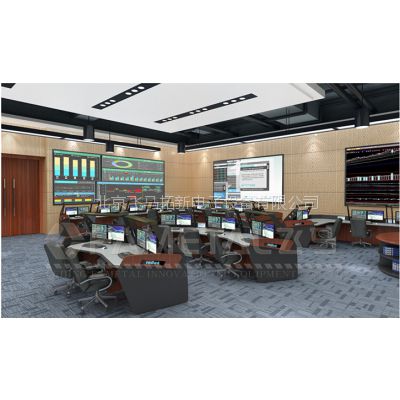

　　弧形式控制台的造型采用具有美感的圆弧线为主，辅助适当的斜线，外观新颖，体现时代感。控制台用于多人操作监控管理，整体造型有圆弧形和外圆弧设计两种。在某通信监控系统中设计了弧形式控制台，采用圆弧形的造型设计，圆弧弧度为90°。

　　2.控制台的结构设计

　　通过造型设计使控制台实现简洁现代的外观造型，接下来的结构设计要满足***的结构要求，这样能塑造出美观实用的控制台，从而营造出一个清新、井然有序的工作环境。这是结构设计要达到的目的。

　　A控制台基本尺寸的选择

　　针对控制台的外观造型，对反映造型的尺寸尽可能采用黄金比例，同时进行人机操作、使用过程的动作分析，舒适性分析、操作维修等的方便性分析，考虑需要安装设备的外形尺寸，在此基础上进行操作控制和显示未知的结构设计，确定控制台个部分的尺寸，实现其使用功能。

　　根据人机工程的要求，为适应人体特性和人机系统的需要，考虑人的两眼综合视野的视区、良好视区和有效视区，并考虑作业区域和操作习惯的适应性，控制台操作中心高度一般在700mm~1000mm之间为宜，工作台面的高度在670mm~800mm之间变化。操作台面边缘到面板下边的距离一般在350mm~500mm之间。左面一下空间高度应高于人腿交叉时的膝高，并使膝部有一定上下活动的余地，***小深度应大于300mm以上，选择桌面以下空间高度为600mm~650mm范围。控制台深度的选择要保证长度***深的设备安装、走线和安装件的装配，它与高度方面的尺寸要比例协调，并使控制台两侧的造型合理。

　　B.控制台的基本组成部分

　　控制台主要有框架、操作台、面板、顶盖、侧门、前后门、支脚等结构件组成。

　　C．控制台的结构

　　控制台通过内部单台框架的多种拼接，形成不同的结构造型。由多个相同单台框架连接组成直形排列的控制台为直型式控制台。中间有多个单挑框架相互连接，两边对称连接一个角框架，在展开的两侧分别安装多个相同并设有角度的框架相互连接组成弧形的控制台为弧形式控制台。

　　控制台的框架

　　框架是控制台的承载构件。框架采用以顶框和底座为基础加立柱支承而组成。所有的设备、顶盖、侧门、面板等通过导轨支撑件和连接件固定在框架上。

　　面板设计

　　控制台的面板采用了铝合金板，具有一定的强度、刚度和重量轻的特点，面板上的显示器、器件的布局需要满足操作使用方便和内部结构布置合理的要求，面板上的控制器件和显示器等选用时要考虑到面板的控制台外貌协调美观。

　　控制台面板宽度尺寸选择两种：一种是标准尺寸系列宽度为482.6mm，另一种面板宽度由安装的设备尺寸而设计。根据设备在控制台上的布局需要，采取更换面板宽度。结构设计根据安装设备（如液晶显示器）的高度确定安装面板处的高度尺寸。

　　门、侧门的结构

　　控制台左右侧门材料有金属和木制及其两种组合的形式。在结构设计时，通常设计其外形尺寸比顶盖、后门、前下门尺寸大些，增加整体立体感，起到了藏缺露优的装饰作用。前下门、后门设计成活动式，并留有适当间隙便于设备的安装维修和开启使用。

　　操作台的结构

　　操作台板需要有一定的强度，采用钢板折弯焊接成形，通过相互连接调整使多个台面固定在同一平面。操作台前端装有木制装饰件，起到人手臂操作接触时感到舒适和美观的作用。

　　3、色彩设计

　　色彩设计是为控制台的使用功能和造型服务，用色彩的效果去***使用功能，追求美观大方，满足审美要求。通过色彩设计把形、色、质的综合美感形式与人、机、环境的本质内容有机地结合起来，从而取得***的造型效果。

　　采用拼接形式的大型控制台，通过色彩的点、线、面等单位形态的重复出现，体现秩序性美观的效果。

　　控制台的色彩一般以冷色调与中性色调较多，这是与使用环境和操作者视觉、视力等因素相适应。通常工作机房四周墙壁表面为白色和浅颜色，控制台整体主色调较多选择浅色和深灰等颜色，控制台与机房墙壁颜色以及配套的微机颜色协调，构成了一个和谐的整体。选用显色有灰白色，惠普灰色和浅米色等，具有典雅、安静的感觉。选用深灰色具有严谨、安稳的感觉。从生理上分析，选择的颜色对眼睛的刺激适中，既不会炫目，也不暗淡，属于视力不容易感到疲劳的颜色，能打动视觉能力，易使操作人员把注意力投射到上面去，造成宜人的色彩环境。

　　4、装饰设计

　　装饰设计是实现控制台***造型的条件之一，在造型和结构设计中，控制台外部的金属板材按其部位的造型加工成形，弯折处圆角过渡、曲直均称丰厚，并设有适当角度，充实控制台的外观表现，让美与造型有机结合起来。

　　控制台采用了藏缺露优的装饰技法，两侧门外形尺寸比连接的顶盖、前下门、后门突出，侧门设计成上侧门和下侧门，上侧门比下侧门突出，体现整体立体感。在台面上不显控部位相邻两个单台的相接处，通过设计前挡板结构件使其接缝隐藏，这样使整个控制台显示面规矩整齐。在设计前下门之间和后门之间留出比较宽的缝隙，形成宽缝隙结构，属于暗线装饰，把相邻构件的加工误差及其它需要演示的缺陷通过阴影隐藏起来，从而增加了控制台的***感，并通过宽缝隙对控制台进行分割装饰。

　　5．结论

　　这种类型的控制台具有组合式造型形式，能形成不同的外观造型风格，可以根据工程实际情况进行造型设计，实现实用、经济、美观的效果。同时控制台通用性强，整体结构坚固可靠，色彩典雅协调。
